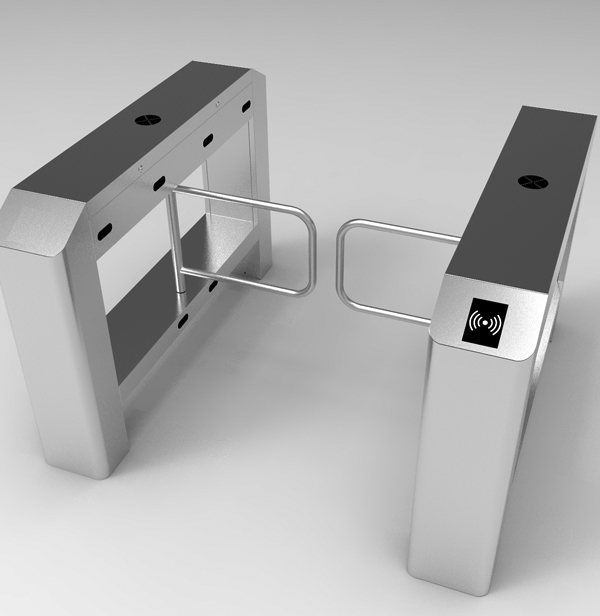

產品名稱：橋式斜角擺閘

型    號： QRT-120B

整個產品外形采用SUS304不銹鋼板沖壓成型， 分為：單機芯：用于單通道和多通道；雙機芯：用于多通道智能擺閘能方便兼容IC卡、ID卡、條碼卡、指紋等讀卡識別設備的使用，為出入人員提供文明、有序的通行方式，有效管理人員進出。選用防撞機芯可適用于通行非機動車?？蓮V泛應用于車站、碼頭、地鐵、工廠、大廈、智能小區、賓館、會所、企事業單位等需要對通道實現智能化管理的場合。

【功能特點】

● 具有故障自檢和報警提示功能，方便用戶維護及使用；

● 通過主控板上的內置小按盤，可編程設備的運行狀態；

● 機械結構防夾、防碰傷功能，在擺臂復位的過程中遇阻時，在規定的時間內電機自動停止工作，默認延時后再次復位（直到復位為止），且力度很小(≤2Kg)；

● 防沖功能，在沒有接收到開閘信號時，擺臂自動鎖死；

● 擺臂同步可調（針對雙擺情況）；

● 具有自動復位功能，開閘后，在規定的時間內未通行時，系統將自動取消用戶的此次通行的權限；

● 可調節常開或常閉，以滿足不同場地的要求；

● 可與多種讀卡設備相掛接，接收繼電器開關信號工作；

● 單向、雙向擺功能，可單向或雙向控制人員進出；

● 可直接通過管理計算機實現遠程控制與管理；

● 延時自動復位，標準為開啟后5秒自動復位；

● 斷電擺臂自動擺開、上電自動閉合，符合消防要求。

● 聲（光）報警功能，含非法闖入報警、(反向闖入關閘)；等；

● 計數功能（可選配）；

● 防夾功能(橋式4對紅外可選配)；

● 精準的邏輯判斷、紅外復位功能(4或6對紅外)；

● 語音輸出，人性化提示正確通行（可選配）。

技術參數：

◇機箱材料： 國產標準(304號)不銹鋼

◇機箱尺寸：橋式： 1200長*280寬*980高

◇擺臂：350mm

◇角度：180度

◇擺動方向： 單向或雙向

◇工作電壓： AC220 ±10% V/50 ±10% HZ

◇驅動電機： 直流有刷電機（24V）

◇輸入接口： 干接點信號或12V電平信號或脈寬≥100ms的12V脈沖信號，驅動電流≥10mA

◇通信接口： TCP/IP通訊

◇通行速度： 40人/分鐘（常開），25-30人/分鐘（常閉）

◇閘門開、關時間： 1-2秒

◇上電后進入通行狀態所需時間： 3秒

◇出現故障后的自動復位時間：10秒

◇工作環境：室內、室外（陰棚）

◇溫度：-15℃—— 60℃ 相對濕度：≤90%，不凝露

結構和配置：

【結構與配置】

◇機箱 1個

◇擺臂 1個

◇控制板 1套

◇方向指示板 1個

◇變壓器 1個

◇電機 1個

◇邏輯判斷板 1塊

◇紅外： 6對（選配）

◇語音模塊 1套（可選配）

◇記數板 1塊（可選配）

◇機芯及傳動部分 1套

【適用范圍】

◎車站、、碼頭、旅游景點進出口通道管理

◎會展、游泳館等驗票通道管理

◎企事業單位進出口考勤、門禁、消費管理

◎特殊通道控制

【備注】

（1）擺閘的功能：所有擺閘的功能都通用，差異在于外形和尺寸。

（2）定制開發：本司所有產品（軟/硬件）均可按照用戶實際需求進行定制或設定。
