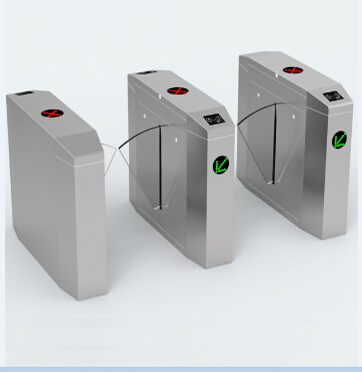

名稱：橋式斜角翼閘

型號：QRT-120Y

   智能翼閘(擋閘)是主要針對人員通道進行智能管理的高科技產品，是智能三輥閘和擺閘的升級產品，整個產品外形采用SUS3316不銹鋼板沖壓成型，產品加工精細、功能齊全、檔次高，主要用于高檔小區、智能大廈、賓館、地鐵、碼頭、會所等高檔場所。該設備將機械、電子、微處理器控制及各種身份識別技術有機地融為一體，方便兼容IC卡、ID卡、條碼卡、指紋等讀卡識別設備的使用，通過選配各種身份識別系統設備和采用性能可靠的安全保護裝置、報警裝置、方向指示等，協調實現對通道智能化控制與管理等。

分為：單機芯：用于單通道和多通道；雙機芯：用于多通道

【功能特點】

●具有故障自檢和報警提示功能，方便用戶維護及使用；

●通過主控板上的內置小按盤，可編程設備的運行狀態；

●機械結構、感應雙重防夾功能，在伸縮臂復位的過程中遇阻時，自動停止或在默認的時間內電機停止工作，默認延時后再次復位（直到復位為止），且力度很小(≤2Kg)；

●聲、光報警功能：含非法闖入、尾隨報警；

●防沖功能，在沒有接收到開閘信號時，伸縮臂自動鎖死；

●伸縮臂同步功能；

●具有自動復位功能，開閘后，在規定的時間內未通行時，系統將自動取消用戶的此次通行的權限，標準為開啟后5秒自動復位；

●斷電后通道自動敞開，上電自動閉合；

●可與多種讀卡設備相掛接，接收繼電器開關信號工作；

●可單向或雙向控制人員進出；

●可直接通過管理計算機實現遠程控制與管理；

●可擴展功能：計數功能；機箱加長，伸縮臂材料選擇。

技術參數  ：

◇機箱材料： 國際標準(304號)不銹鋼

◇機箱尺寸：1200*300*980（mm)

◇伸縮臂長： 260mm

◇最 大通道寬度：600mm

◇重量： 毛重65Kg

◇電源電壓： AC220±10% V,50HZ

◇驅動電機： 直流有刷電機（24V）

◇輸入接口： 繼電器開關信號或12V電平信號或脈寬＞100ms的12V脈沖信號，驅動電流＞10mA

◇正常使用壽命：800萬次

◇通信接口： TCP/IP通訊

◇通行速度：30-40人/分鐘

◇閘門開、關時間： 0.6秒

◇上電后進入通行狀態所需時間： 3秒

◇出現故障后的自動復位時間：8秒

◇工作環境：室內、室外（陰棚）

◇溫度：-25℃— 75℃ 相對濕度：≤90%，不凝露.

結構和配置：

【結構與配置】

◇標準機箱

◇伸縮臂

◇主控制板

◇變壓器

◇電機 （進口）

◇機芯及傳動部分

◇紅外對射 (3對紅外，報警，防夾，語音提示等)

◇報警器（燈）

◇方向指示板

【適用范圍】

◎車站、、碼頭、旅游景點進出口通道管理

◎會展、游泳館等驗票通道管理

◎企事業單位進出口考勤、門禁、消費管理

◎特殊通道控制

【備注】

（1）翼閘的功能：所有翼閘的功能都通用，差異在于外形和尺寸。

（2）定制開發：本司所有產品（軟/硬件）均可按照用戶實際需求進行定制或設定。
